Немного истории


Когда-то всё было просто: частный пользователь имел одну абонентскую линию (АЛ), которая обеспечивала его телефонной связью через коммутируемую телефонную сеть общего пользования (ТФОП) с любым абонентом земного шара. По мере появления потребности передачи данных частный пользователь приобретал стандартный модем, ,пользуясь которым с помощью поставщика (провайдера) услуг передачи данных (и в первую очередь Интернет) также через ТФОП получал ещё и доступ к сети передачи данных. Причём на первом этапе для передачи каждого вида информации выделялась отдельная абонентская линия. Такой вариант создания цепи доступа был типичным для корпоративных сетей, которые располагали достаточными средствами для аренды специальной выделенной абонентской линии для передачи данных. Для частного сектора более типичным было использование абонентской линии, с помощью которой два специальных автономных абонентских устройства (например, аналоговый телефон и аналоговый модем) могли обеспечить пользователю попеременный доступ к речевым услугам сети и сети передачи данных. Примерно также обстояло дело и в корпоративных сетях, где для доступа к телефонным услугам ТФОП предусматривалась учрежденческая телефонная станция (УАТС или PBX), а для доступа к сети передачи данных использовалась локальная специальная локальная сеть LAN, объединяющая несколько компьютеров пользователя. При этом корпорации устанавливали мультиплексоры Т1/Е1, к которым подключали все свои телефонные линии и каналы передачи данных через интегральное устройство объединения сигналов речи и данных IAD (Integrated Acess Device). Таким образом, на первом этапе развития телефонной сети и сети передачи данных такое понятие, как сетевая граница было простым и понятным, как в случае сети индивидуального пользователя, так и в случае корпоративной сети - её было легко идентифицировать и оборудовать.

На рис.1 представлен один из ранних вариантов доступа корпоративной сети с использованием первичной системы передачи Т1/Е1, работающей по двум скрученным абонентским парам и обеспечивающей соответственно 24 или 30 основных цифровых каналов по 64 кбит/с каждый.
Показанное на рис. 1 устройство доступа IAD объединяет на передаче и разделяет на приёме сигналы данных корпоративной локальной вычислительной сети LAN и речевые сигналы корпоративной УАТС (PBX). Объединённые сигналы речи и данных подаются через традиционную линию Т1/Е1 с временным разделением каналов TDM (Time Division Multiplexing) на устройство цифровой кросс-коннекции DACS (Digital Cross Connect) , которое выполняет раздельную коммутацию речевых сигналов ТФОП и сигналов сети передачи данных. Критически важным при TDM является то, что в каждом основном цифровом канале (ОЦК) с пропускной способностью 64 кбит/с или объединённой группе таких ОЦК с пропускной способностью Nx64 кбит/с (где N - число объединённых ОЦК, или канальных интервалов) передаётся только один определённый сигнал. При отсутствии этого определённого сигнала канальный интервал или группа таких интервалов будет пустой. Очевидно, что такой способ передачи является малоэффективным, поскольку при отсутствии полезного сигнала пропускная способность такой системы просто теряется.

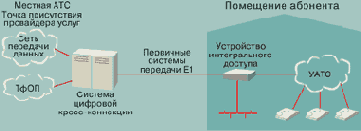

Рис.1 Использование устройства кросс-коннекции DASC для разделения сигналов речи и данных

Конечно, можно было бы и исключить IAD из схемы доступа рис.1, арендовав для передачи данных отдельную линию. Однако к такому решению следует прибегать только в том случае, если пропускная способность одной комбинированной линии передачи речи и данных Т1 или Е1 недостаточна, поскольку абонентская линия является самой дорогостоящей и дефицитной частью местной сети.
